arrow_back Aula 05 - Componentes utilizados em acionamentos dos atuadores elétricos

1. Componentes utilizados para comandos elétricos - (cont.)

Outros tipos de elementos de sinais são os Termostatos, Pressostatos, as Chaves de Nível e as chaves de fim de curso (que podem ser do tipo de roletes). Todos estes elementos exercem uma ação de controle discreta, ou seja, ligar/desligar, como por exemplo: se a pressão de um sistema atingir um valor máximo, a ação do Pressostato será o de mover os contatos, desligando o sistema. Caso a pressão atinja novamente um valor mínimo, ele irá atuar religando o mesmo.

Essa operação de ligar e desligar deve ser representada através de um desenho, no qual haverá a divisão em um circuito de força, representando a estrutura de maior potência para acionar o motor e um de comando, que representa um mínimo valor de potência. Em ambos circuitos devemos representa-los através de símbolos acompanhados de números indicando a sua posição e função.

Desta forma é importante que saibamos utilizar estes símbolos no desenvolvimento dos projetos destes circuitos. A seguir mostraremos através da Tabela 01 a simbologia dos principais componentes de força e de comandos que estão sendo utilizados para o desenvolvimento do acionamento de motores elétricos.

SÍMBOLO DESCRIÇÂO SÍMBOLO DESCRIÇÂO
Botoeira NA Botoeira NF
Botoeira NA com retorno por mola Botoeira NA com retorno por mola

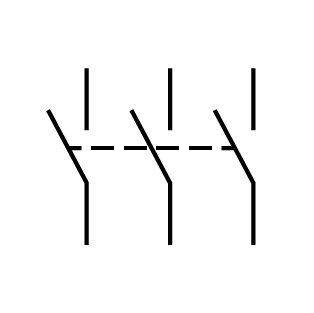

Contatos tripolares NA, ex: contator de potência Fusível
Acionamento eletromagnético, ex: bobina do contator Contato normalmente aberto (NA)
Relé térmico Contato normalmente aberto (NF)
Disjuntor com elementos térmicos e magnéticos, proteção contra correntes de curto e sobrecarga. Acionamento temporizado na ligação
Disjuntor com elemento magnético, proteção contra corrente de curto-circuito Lâmpada/sinalização
Transformador trifásico Motor trifásico

Nas próximas aulas, retomaremos a explicação sobre alguns dos itens dessa tabela, agora com esse conteúdo sobre simbologia dos componentes encerramos a nossa quinta aula.

Você estudou os diversos componentes que podem fazer parte das chaves de partida de motores elétricos, com suas características operacionais, suas especificações e aprendeu a selecionar os componentes para uma aplicação adequada.

Caso tenham percebido algum problema no decorrer da aula, fiquem à vontade para usar o fórum e expor suas dúvidas! Estamos à disposição para discutir cada ponto levantado e melhorar o entendimento de vocês e, consequentemente, o material!
