É um conjunto de três bipolos ligados, como mostra a Figura 12.

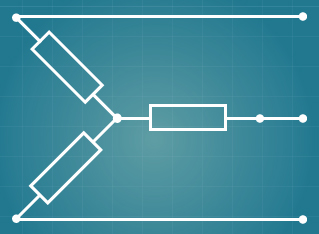

Figura 12 - Associação de bipolos em configuração estrela.

Fonte: Autoria Própria.

É um conjunto de três bipolos ligados conforme mostra a Figura 13.

Figura 13 - Associação de bipolos em configuração triângulo ou delta.

Fonte: Autoria Própria.

Uma associação mista, como o próprio nome sugere, é uma associação que combina dois ou mais dos tipos de associações representadas anteriormente.

Figura 14 - Paralelo + Serie

Fonte: Autoria Própria.
