Temporizadores

Timers ou temporizadores são variáveis que simulam um temporizador físico ao qual você pode definir a ativação desejada ou desativação de outra variável no âmbito do programa, ou entradas e saídas físicas externas. São muito utilizados na rotina de programação de CLP's.

Na família SIMATIC da Siemens são quatro os temporizadores utilizados no TIA Portal: TP, TON, TOF e o TONR.

O temporizador tipo TP

Este temporizador conta unidades em segundos, minutos ou horas, e funciona da seguinte maneira: se o contato “IN” do bloco de função receber um pulso de sinal, o tempo predefinido em “PT” (valor ajustado) é iniciado, o contato do temporizador “Q” vai para ON. Transcorrido esse tempo, o contato do temporizador “Q” vai para OFF, conforma mostra o gráfico da figura 27.

A figura 28 ilustra o bloco temporizador tipo TP, onde no campo PT coloca-se diretamente a escala de tempo desejada, exemplo, 5s, 2min, etc.

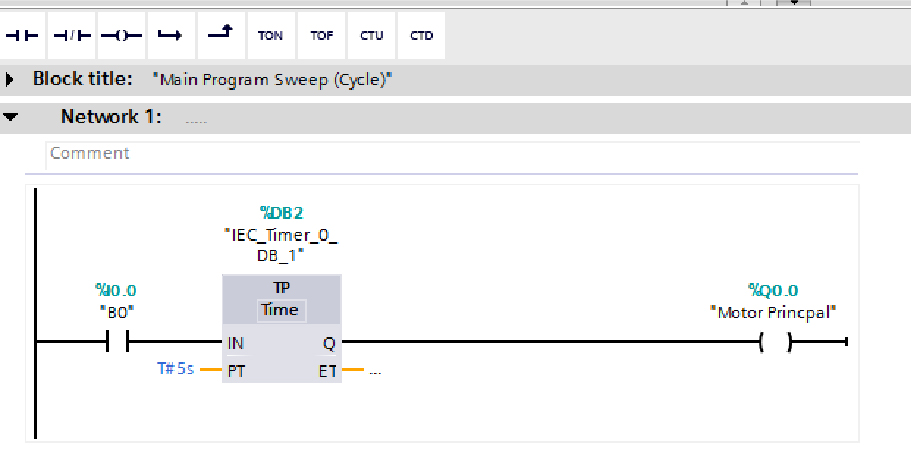

A seguir, na figura 29 temos um exemplo de um circuito de acionamento simples de um motor onde ao pressionar $B_0$ o motor é ligado e iniciada a contagem de tempo (PT = 5s). Após o tempo o motor é desligado.

Para montar o circuito da figura 29, segue o mesmo raciocínio dos demais exemplos vistos anteriormente: seleciona o temporizador TP no menu “Instructions” localizado no lado direito, conforme a figura 30, clique no bloco e arraste até o local desejado. Após isso é mostrado a tela da figura 31, se preferir, nomeie o temporizador, deixe a configuração padrão e clique em “ok”.
