Cursos / Eletrônica / Projeto de Sistemas RF / Aula
Bom, até agora vimos que a placa de demonstração servirá para nosso projeto de comunicação sem a necessidade de qualquer outro componente eletrônico externo. Porém, precisamos agora saber se nosso programa está adequado para a placa. Você deve estar se perguntando agora se o código que fizemos é para um microcontrolador PIC18F45K20, o qual é o mesmo microcontrolador da placa, qual o motivo do programa não ser adequado para nossa aplicação?
O motivo é que não sabemos se o pino do microcontrolador da placa de transmissão que está ligado ao botão é realmente o pino RB0, como definimos no projeto em simulação, e se o pino do microcontrolador da placa de recepção que está ligado ao LED é o pino RB0. Você percebeu alguma contradição? Se vamos utilizar a mesma placa para o circuito de transmissão e de recepção, provavelmente teremos que alterar o pino do botão e do LED.

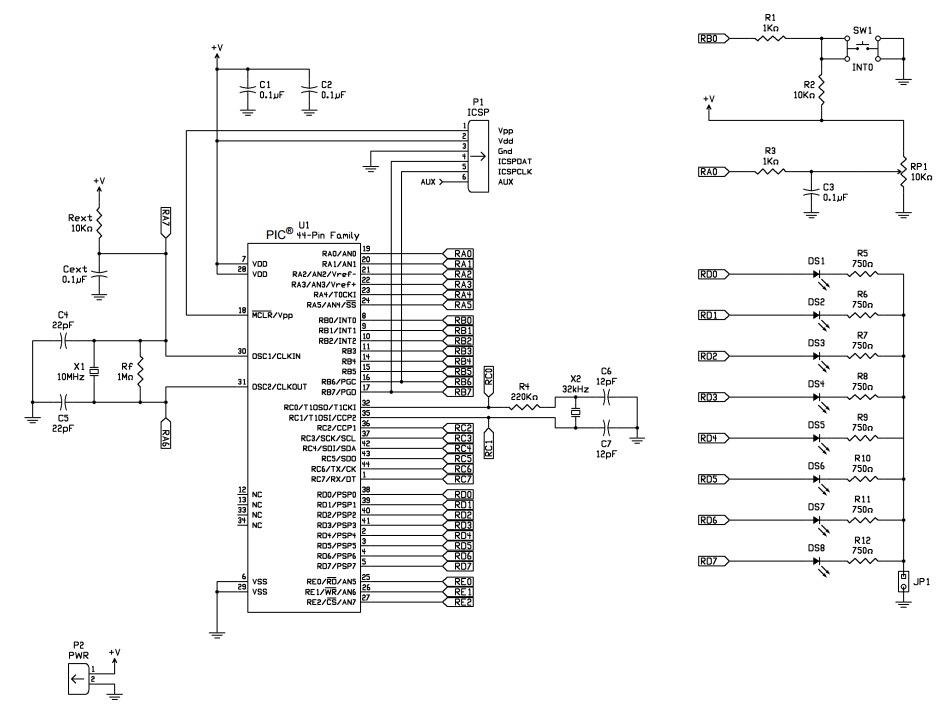

Vamos agora analisar o esquemático para verificar qual o pino do botão da placa e definir qual dos oito LEDs vamos utilizar, bem como qual o pino do LED escolhido.
