Desenvolvendo um Circuito Lógico em VHDL para a Placa DE0

Até as aulas práticas anteriores você aprendeu como realizar a análise e a síntese do circuito, como também simular o mesmo. No nosso primeiro experimento, mostramos todas as etapas necessárias para a prototipagem de circuitos digitais, veja novamente na Figura 1.

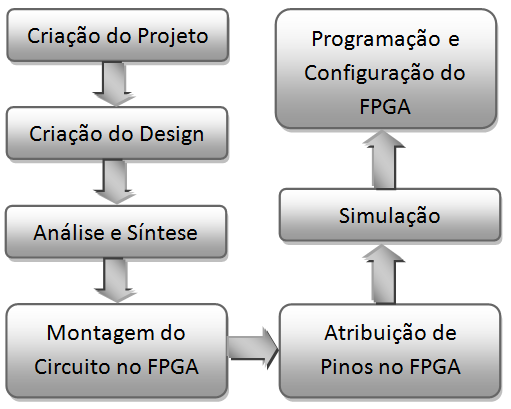

Fluxograma de Prototipagem de Circuitos Digitais

Agora você irá realizar todas as etapas, incluindo a programação do circuito no FPGA. Alguns passos importantes para a gravação de um circuito no FPGA são citados abaixo:

  1. Atribuição dos pinos;
  2. Gravação do FPGA.

O primeiro passo no software Quartus é a criação de um novo projeto. Agora é importante prestar atenção em todos os passos da criação de um projeto no software, com ênfase no terceiro (3º) passo, mostrado na Figura 2. Este passo realiza a definição do chip FPGA a ser programado.

Definição do FPGA do Projeto

3º passo: Family & Device Setting.

Dispositivo escolhido:

  • Family: Cyclone III
  • Device: EP3C16F484C6
